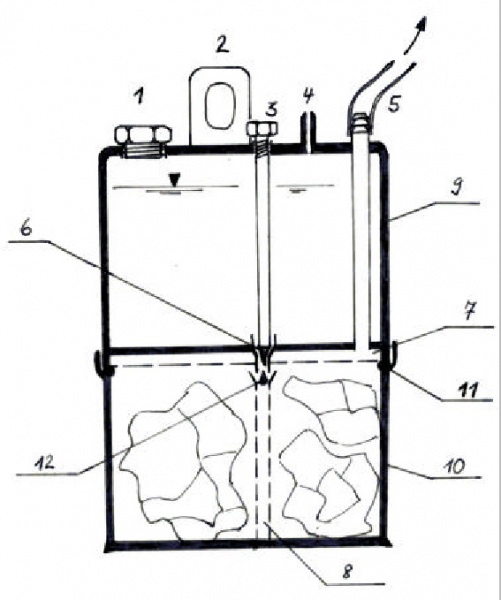

Abbildung 50: Karbidlampe im Schnitt 1) Verschlußschraube des Wassertanks, Nachfüllmöglichkeit; 2) Aufhängung; 3) Regulierspindel für den Wasserfluß; 4) Belüftungsöffnung für den Wassertank; 5) Gasschlauch zum Brenner; 6) Verstellbare Düse, „Tropfenzähler“, vgl. 3; 7) Gassammelraum, Filter; 8) Verteilrohr für das Wasser; 9) Wassertank; 10) Karbidbehälter; 11) Dichtgummi; 12) Wassertropfen
