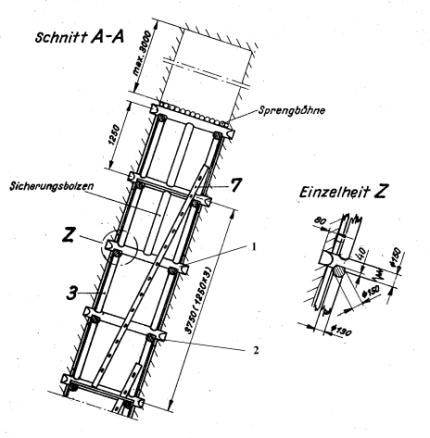

Abbildung 109: Bolzenschrotausbau Nach [33]
Bolzenschrotausbau im Überhauenvortrieb, von unten begonnen 1) Heitholz; 2) Jochholz; 3) Bolzen; 7) Fahrt. Die Maße dienen nur der Information und werden im Altbergbau den örtlichen Gegebenheiten angepaßt. Sicherungsbolzen und Sprengbühne werden im Vortrieb angewendet und entfallen beim Ausbau eines alten Schachtes.
