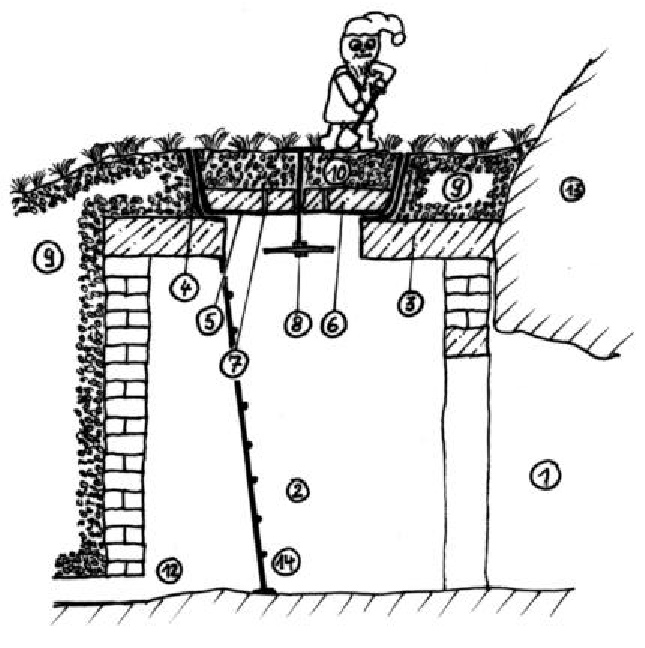

Abbildung 118: Befahrerverwahrungen: Modell Vorgarten 1) Stolln; 2) Ausbau, hier gemauerter Schrot; 3) Abdeckung, hier Platte aus Stahlbeton; 4) äußere Wanne; 5) innere Wanne; 6) Tragschicht des verschlusses, hier Stahlbetonausguß im Wannenboden; 7) Abflußloch; 8) versenkbarer Aushebegriff; 9) Oberboden; 10) ortsspezifische Tarnung; 12) Rösche; 13) Anstehendes; 14) Fahrt
