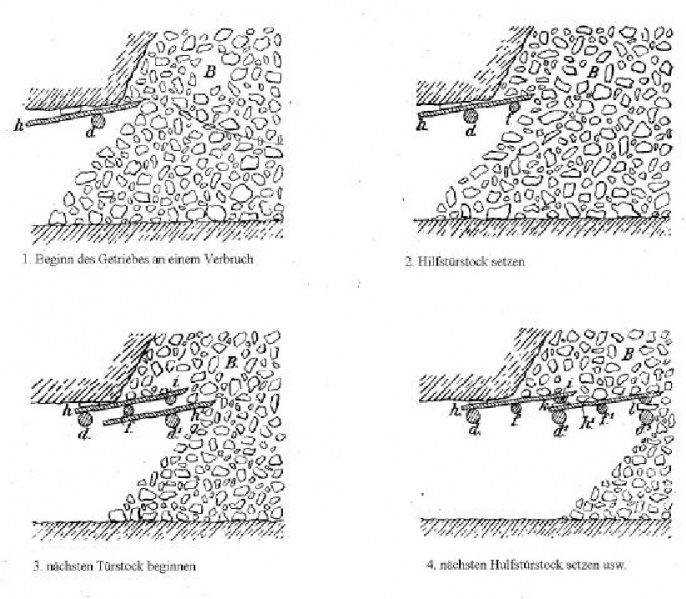

Abbildung 85: Ausführung der Getriebezimmerung Aus [30] Benennung der Bauteile: B) lose Massen; h, h1) Getriebepfähle (vorn abgeschrägte dicke Bretter); d, d1) Haupttürstöcke; f, f1) Hilfstürstöcke; i) Pfändeholz; k) Zwickkeile; l) Pfändekeile; Erläuterung zu Technologie im Text
